 Reportaje de mi carputer e instalación de car audio
Autor Mensaje
Site Admin
Avatar de Usuario

Registrado: Jue Jun 01, 2006 23:38
Mensajes: 6791
Ubicación: Sierra de Madrid
Hola,

Como a veces hay quien me pregunta y no tenía un post donde se viera, os cuelgo unas fotos del sistema que llevo en el coche.

No tengo mejores y ahora mismo no puedo hacerle :roll:

Este es el carputer, basado en una VIA EPIA de formato mITX. Ubicado en el lateral del maletero:

Imagen

Este es el subwoofer antes de tapizar el cajón. Es un JBL GTO de 8''. Podéis ver la construcción del cajón en este post.

Imagen

El sistema de 3 vías separadas Hertz ESK163S. Tweeters, mid-woofers de 4'' y woofers de 6.5''

Imagen

La etapa de potencia, que es una Vieta de 4 canales y el filtro del sistema de 3 vías del lado izquierdo.

Imagen

Detalle del filtro

Imagen

Imagen

Para montar los woofers de 6.5'' hice una modificación a los paneles de las puertas. Los mid-woofers van en la ubicación de los altavoces delanteros de serie y los tweeters en el espacio previsto de fábrica para ellos en el techo del maletero.

Imagen

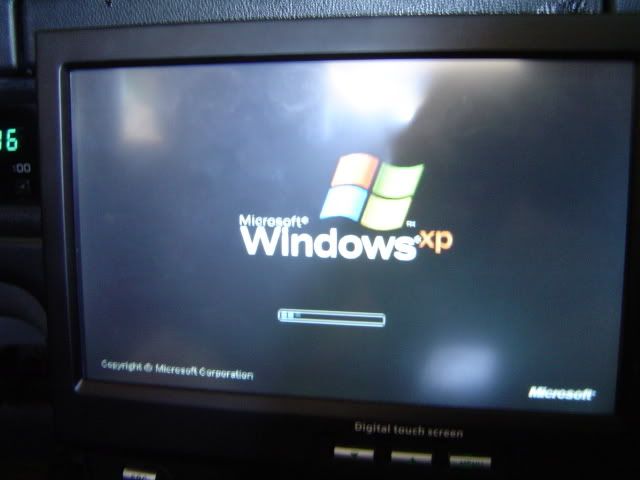

Esta es la pantalla, una de las de tipo "In-Dash" de 7'' táctil. Cuando no se usa se esconde.

Imagen

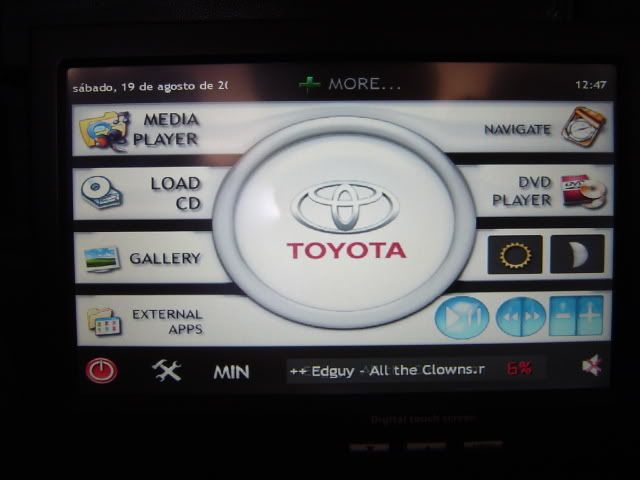

El frontend. Cuando vuelva a tener el coche trabajaré en esto porque está todo muy desactualizado.

Imagen

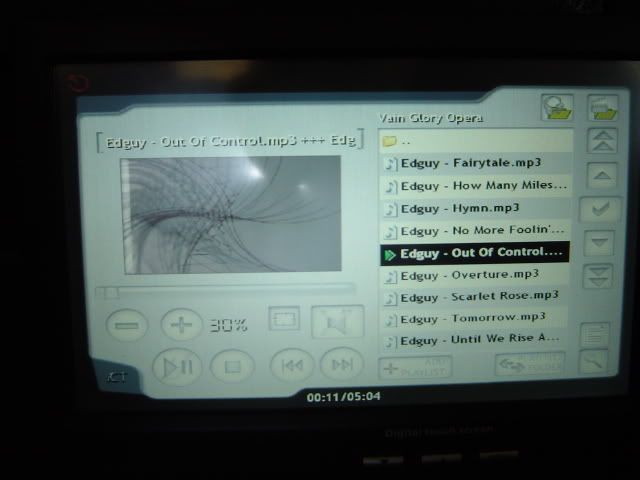

Reproductor de música y video

Imagen

Navegador on-road

Imagen

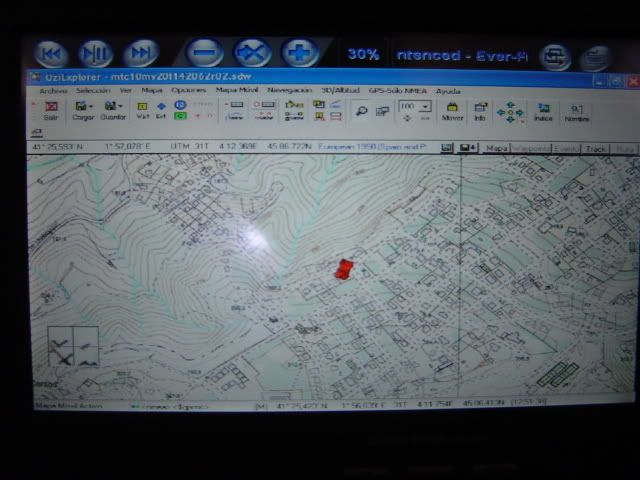

OziExplorer para el off-road

Imagen

Espero que os resulte interesante.

Saludos,

David

_________________
Sierra Overland
Mi blog
Toyota HDJ80 4.2TD
BMW F800GS
Suzuki Vitara 1.6i


Jue Jul 24, 2008 18:07
Perfil WWW
Avatar de Usuario

Registrado: Mar Jun 27, 2006 15:25
Mensajes: 4118
Ubicación: Mataró (Barcelona)
Caramba David, como os lo currais, yo sólo llego a llevar un portatil en un soporte de microondas :( :( :( .

:trucha2: Saludos

Ramon

_________________
Videos: http://www.youtube.com/user/MrCapgrossos - Toyota 4Runner 3.0 TD-Muelles OME-Iron Man-BF AT 31x10,5x15-Snorkel AirFlow-Prefiltro Gas-Oil-Faros LA Hella Jumbo 220 de 75w-Liberadores AISIN.


Vie Jul 25, 2008 5:51
Perfil
Avatar de Usuario

Registrado: Sab Sep 01, 2007 16:26
Mensajes: 223
jeje, valla, yo tengo esos mismos altavoces, 2 parejas, para delante y atras, y la verdad awita como suenan, aunque ahora tengo que cambiar la etapa ya que la que tengo se ha quedao algo "xica" para esos bicharraquines...

=D>


Mié Ago 13, 2008 9:47
Perfil

Registrado: Sab Dic 29, 2007 14:06
Mensajes: 45
Ubicación: salamanca españa
hola blitz,un gusto ver el trabajo q hicistes, yo como tantos m puse en la tarea de cambiar la radio x un cd , con el logico problemA Q NO FUNCIONARON LOS ALTAVOCES TRASEROS, x supuesto ya desculé el problema, pero fuí mas allá y colo que una etapa d potencia y todos los altavoces nuevos y d mas medida
el problema q ahora m surge es con los delanteros, no tengo espacio en las puertas, m refiero a la profundidad.
yo vi q t tu le hicistes un agregado y ganastes en profundidad, m podrias decir q pieza es?, la sacastes de un desguace?, de q coche? x q veo q se adapta perfectamente.
un saludo y muxas gracias x el dato!!!!!


Lun May 11, 2009 16:38
Perfil
Site Admin
Avatar de Usuario

Registrado: Jue Jun 01, 2006 23:38
Mensajes: 6791
Ubicación: Sierra de Madrid
Hola,

La pieza donde ves los woofers montados no es de desguace. Es de DM y la venden en casas de car-audio, yo sólo la tapicé en gris (Era negra).

Saludos,

David

_________________
Sierra Overland
Mi blog
Toyota HDJ80 4.2TD
BMW F800GS
Suzuki Vitara 1.6i


Lun May 11, 2009 18:40
Perfil WWW
Avatar de Usuario

Registrado: Mar Jul 31, 2007 17:04
Mensajes: 177
Edguy... buen gusto, en todo :wink:

_________________
saludos, Carlos
_______________________________________
Socio AUTT nº03399
Imagen


Mar May 12, 2009 17:11
Perfil

Registrado: Vie Sep 04, 2009 23:29
Mensajes: 28
Ubicación: pamplona
buenas,voy a poner esa distribucion y me pregunto si pongo los de 6" en el panel de las puertas traseras te parece que hara el mismo efecto o sera demasiado para los que viajan atras.gracias


Dom Nov 01, 2009 21:56
Perfil
Site Admin
Avatar de Usuario

Registrado: Jue Jun 01, 2006 23:38
Mensajes: 6791
Ubicación: Sierra de Madrid
Quizás te sería más sencillo colocarlos en el maletero como los de 4'' originales...

Saludos,

David

_________________
Sierra Overland
Mi blog
Toyota HDJ80 4.2TD
BMW F800GS
Suzuki Vitara 1.6i


Dom Nov 01, 2009 22:31
Perfil WWW

Registrado: Vie Sep 04, 2009 23:29
Mensajes: 28
Ubicación: pamplona
tengo un cajon y pensaba ponerlo atras,o no deberia ponerlo?


Dom Nov 01, 2009 23:00
Perfil
Avatar de Usuario

Registrado: Lun Jun 05, 2006 14:58
Mensajes: 2594
Ubicación: Barcelona
Pero donde se oiran mejor es donde los lleva: delante

Te va a costar lo mismo montarlos en un sitio que en otro, asi que la opcion debe ser la que te de mejor audio, que de eso se trata.

Un abrazo

_________________
Cosechar enemigos nunca da frutos, aunque es un cultivo que siempre germina.
Mejor un amigo contento que un cliente enfadado.


Dom Nov 01, 2009 23:02
Perfil

Registrado: Vie Sep 04, 2009 23:29
Mensajes: 28
Ubicación: pamplona
ok,y muchas gracias


Dom Nov 01, 2009 23:03
